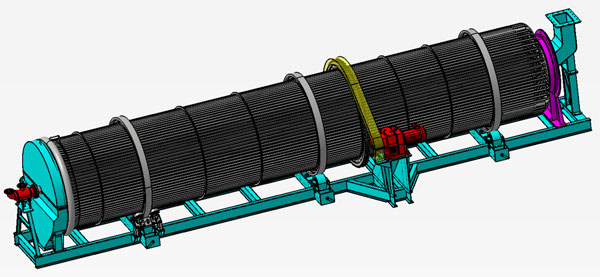

膜式壁式滾筒冷渣機基本特征是它的筒體由沿圓周分布的鋼管組成，鋼管間通過鰭片焊接而成，鋼管內腔通以冷卻水。鋼管和鰭片組成的原筒體 兼起內筒和外筒作用，內筒內壁上焊有百葉狀葉片 或其他傳熱元件。該型號冷渣機通常采用分倉結構，將筒體分為３～８個冷卻倉以增加冷卻面積。
膜式壁式滾筒冷渣機結構上采用了增大冷渣機筒體長度和直徑、采用曲線結構冷卻壁、分倉、筒內密布百葉狀葉片，降低底渣料層高度、增大拋灑面積以增大換熱面積、增大底渣與筒壁接觸系數、增大底渣總表面積，該型式冷渣機冷卻效果較好。同樣，由于采用模式壁結構，在具備了夾套式和多管式滾筒冷渣機的主要優勢的同時，還采用了分倉結構，在設備大型化上沒有明顯瓶頸。根據運行經驗，該型式冷渣機較適宜排渣量較大的工況。
考慮到冷渣機運行的安全性和鍋爐底渣的深度冷卻要求，目前200MW-350MW及以上大型鍋爐機組普遍采用膜式滾筒冷渣機作為循環流化床鍋爐機組的底渣冷卻設備。在相同布置空間條件下，膜式滾筒冷渣機與其他類型的滾筒冷渣機相比出力更大，換熱能力更強，在對鍋爐底渣進行冷卻的同時，實現鍋爐底渣的余熱回收。
該型號冷渣機優點是：換熱效果強，出力調節性能好，不易堵渣，承壓能力高，整機壽命長。 運行功耗小，出力大，維護成本低?！ ?/p>
膜式冷渣機與傳統冷卻設備參數對比
| 規格 | Ф3.5（外徑）×20m | Ф2*16m |
| 冷卻方式 | 外筒體間接噴淋冷卻 | 間接水冷管束冷卻 |
| 筒體斜度 | 2.5% | 0（水平布置） |
| 調速方式 | 變頻 | 變頻 |
| 窯體轉速 | 0.2-2r/min | 0.1-2r/min |
| 筒體運行功率 | 90KW | 37KW(最大55KW） |
| 水耗 | 6T/h（丟水） | 0（零水耗） |
| 熱量利用 | 無 | 余熱回收及利用 |
| 環境污染 | 蒸汽粉塵污染、水體污染 | 零污染，節能環保 |
| 維護成本 | 高 | 極低 |
| 冷卻能力 | 16t/h | ≧30t/h |
| 設備投資 | 極高 | 極低 |
| 設備占地 | 大 | 小 |
